opencv를 이용한 QR코드 인식

결론

• ZXing으로 QR코드가 인식이 잘 안될 때 opencv라는 선택지도 있다.
• opencv는 라이브러리 설정이 필요하다.



개요

• ZXing을 이용해 이미지 파일에서 QR코드를 인식하고 있었지만, 가끔 제대로 인식이 되지 않음
• 아마도 이미지 파일이 스캔한 결과물이라 인쇄가 잘못되었던가, 스캔할 때 의 하얀 먼지일 걸로 예상



문제가 된 이미지

• 왼쪽 위의 검은 사각형 안에 흰 부분이 있다.



대응안

• 기존 ZXing에 TRY_HARDER옵션이 있는데 그 옵션을 활성화:  실패
  • 위의 이미지에 대한 결과가 없음
• QR인식 전의 이미지 방식을 변경: 실패
  • ZXing이용시 byte[] → BufferedImage → BufferedImageLuminanceSource → HybridBinarizer →BinaryBitmap순으로 데이터가 변환이 되는데, 중간 단계의 구현체를 변경해보기로 함. 그러나 개선되지 않음.
• 다른 QR인식 라이브러리 사용: 성공
  • 인터넷에서 검색해보면 자바에서는 ZXing가 대부분이나 opencv라는 라이브러리로도 QR인식이 가능해 도입해보기로 함.



opencv도입하기

• pom.xml에 opencv추가

<!-- https://mvnrepository.com/artifact/org.openpnp/opencv -->
<dependency>
    <groupId>org.openpnp</groupId>
    <artifactId>opencv</artifactId>
    <version>4.9.0-0</version>
</dependency>

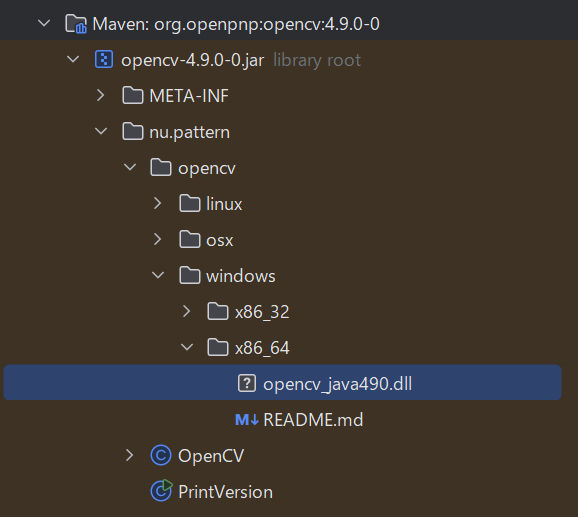

• maven 로컬 저장위치에서 현재 사용중인 OS에 맞는 라이브러리를 빼내서 이동




• pom.xml에서 라이브러리를 저장한 패스를 java.library.path으로 설정.
  전체적으로 이용하는 공통 라이브러리 디렉토리가 있는게 아니고 모듈별로 바뀔 수 있기 때문에 pom.xml에서 설정하도록 하였다.


  <build>
    <plugins>
      <plugin>
        <artifactId>maven-surefire-plugin</artifactId>
          <configuration>
            <systemPropertyVariables>
              <java.library.path>${project.basedir}/../library</java.library.path>
            </systemPropertyVariables>
          </configuration>
      </plugin>
    </plugins>
  </build>

• QR코드 인식 코드


  import javax.imageio.ImageIO;
  import java.io.File;
  import org.opencv.objdetect.QRCodeDetector;

  // 라이브러리 로드가 필요하다. 1번만 하면 되므로 static처리
  static{
    System.loadLibrary(org.opencv.core.Core.NATIVE_LIBRARY_NAME);
  }

  BufferedImage bufferedImage;
  String format = "tiff";
  File tempFile = File.createTempFile("temp", "." + format);
  ImageIO.write(bufferedImage, format, tempFile);

  QRCodeDetector qrCodeDetector = new QRCodeDetector();

  // Imgcodecs.imread의 결과는 Mat이라는 클래스인데,
  // 여기서는 파일로 읽었지만 byte배열로도 만드는 방법도 있다.
  // 나중에 중간단계 파일이 필요할지도 몰라서 파일로 처리하였다.

  String qrResult = qrCodeDetector.detectAndDecode(Imgcodecs.imread(tempFile.getAbsolutePath()));
  // qrResult는 인식이 되지 않으면 ""으로 온다.

  tempFile.delete();
